Как не повредить удлинитель воротами и колёсами в гараже

Вы подключили переносную лампу или электроинструмент, положили удлинитель вдоль стены и на минуту переставили машину. После закрытия ворот на оболочке осталась плоская вмятина, а кабель продолжает «работать как обычно». Это опасная ситуация: внутри уже могут быть повреждены жилы, хотя снаружи виден только след от прижима.

В гараже удлинитель чаще всего портят не ток и не мороз, а механика: нижняя кромка ворот, колесо автомобиля, острый край металлического каркаса, падающий инструмент и постоянное натяжение у вилки. Надёжное решение — заранее разделить помещение на безопасный маршрут кабеля и зоны, куда он не должен попадать ни при каком положении машины и ворот.

Сначала обесточьте и осмотрите кабель

Если удлинитель уже попал под колесо или был зажат воротами, сначала отключите его от розетки, держась за корпус вилки. Не тяните за провод. Затем разложите кабель на светлом сухом месте и медленно осмотрите по всей длине.

• Прекратите использование, если есть порез, трещина, вздутие, сплющенный участок, оголённая жила, деформированная вилка или шатающаяся розетка.
• Не считайте изоленту ремонтом. Она может скрыть дефект оболочки, но не восстановит повреждённые жилы и механическую прочность.
• Не проверяйте повреждённый участок сгибанием под напряжением. Искрение может начаться внутри оболочки.
• Замените удлинитель или отдайте его квалифицированному электрику, если есть сомнения в целостности.

Запах нагретой пластмассы, потемнение контактов, потрескивание и заметный нагрев вилки или розеточного блока — повод немедленно отключить питание. Для постоянной работы в гараже безопаснее предусмотреть стационарные розетки, установленные специалистом, чем годами использовать переносной кабель вместо проводки.

Нарисуйте три опасные зоны

Возьмите мел или малярную ленту и обозначьте на полу три области. Делайте разметку при полностью открытых и полностью закрытых воротах, а также с автомобилем в обычном парковочном положении.

1. Траектория ворот. Для распашных створок отметьте дугу движения и места у петель и нижних запоров. Для подъёмных — проекцию полотна, направляющих и нижней кромки.
2. Колея автомобиля. Отметьте полосы под колёсами и добавьте с каждой стороны запас примерно 300 мм на неточный заезд и поворот колеса.
3. Проход человека. Кабель не должен образовывать петлю у входа, верстака, лестницы или места, где берут тяжёлые вещи.

Безопасный маршрут проходит вне всех трёх зон. Если линии пересекаются и свободного коридора нет, кабель следует поднять на стену или провести через защитный напольный канал, рассчитанный на предполагаемую нагрузку. Просто прижать провод доской или листом металла нельзя: жёсткая кромка сама становится точкой повреждения.

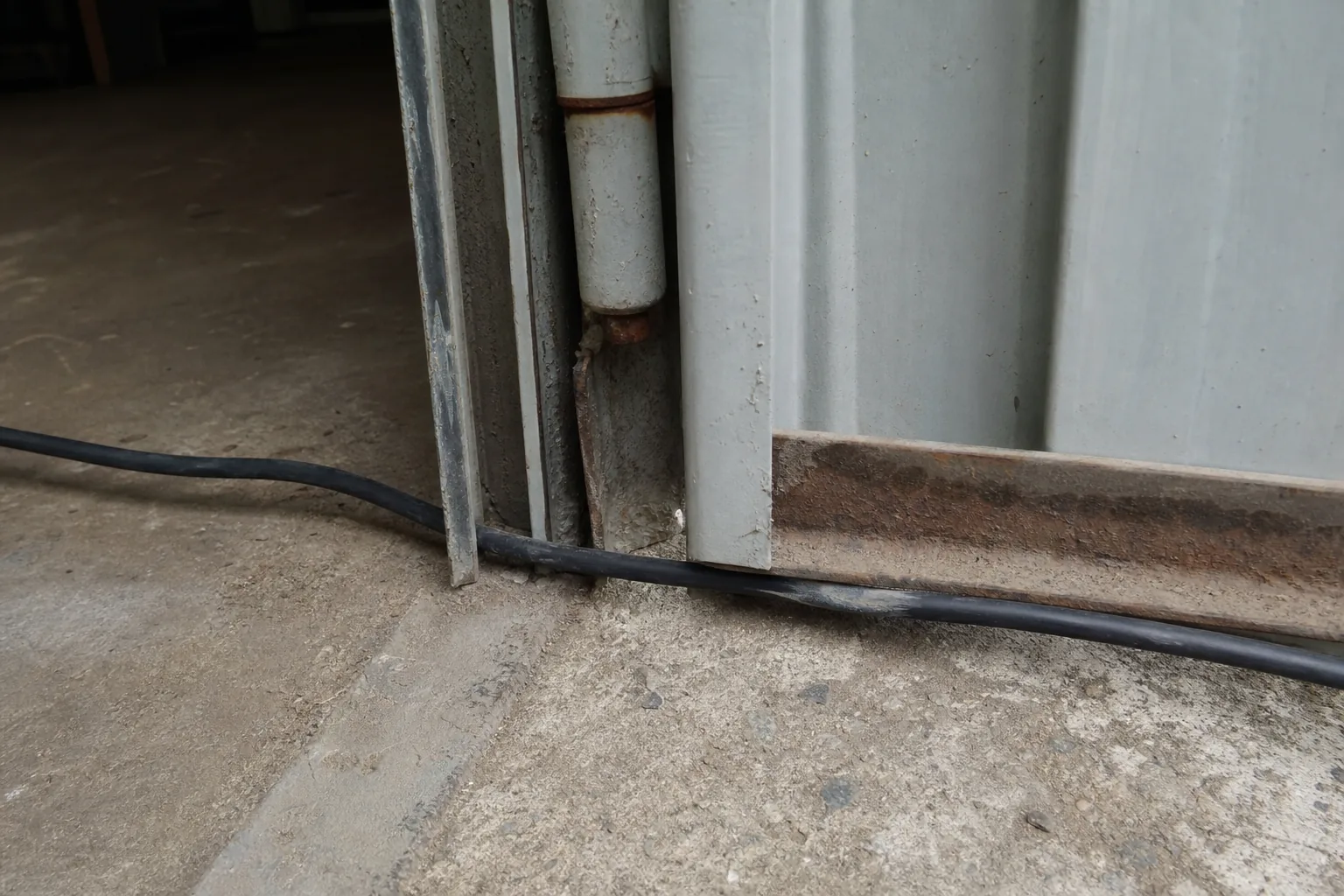

Даже без видимого разрыва оболочки прижим воротами может повредить жилы внутри кабеля.

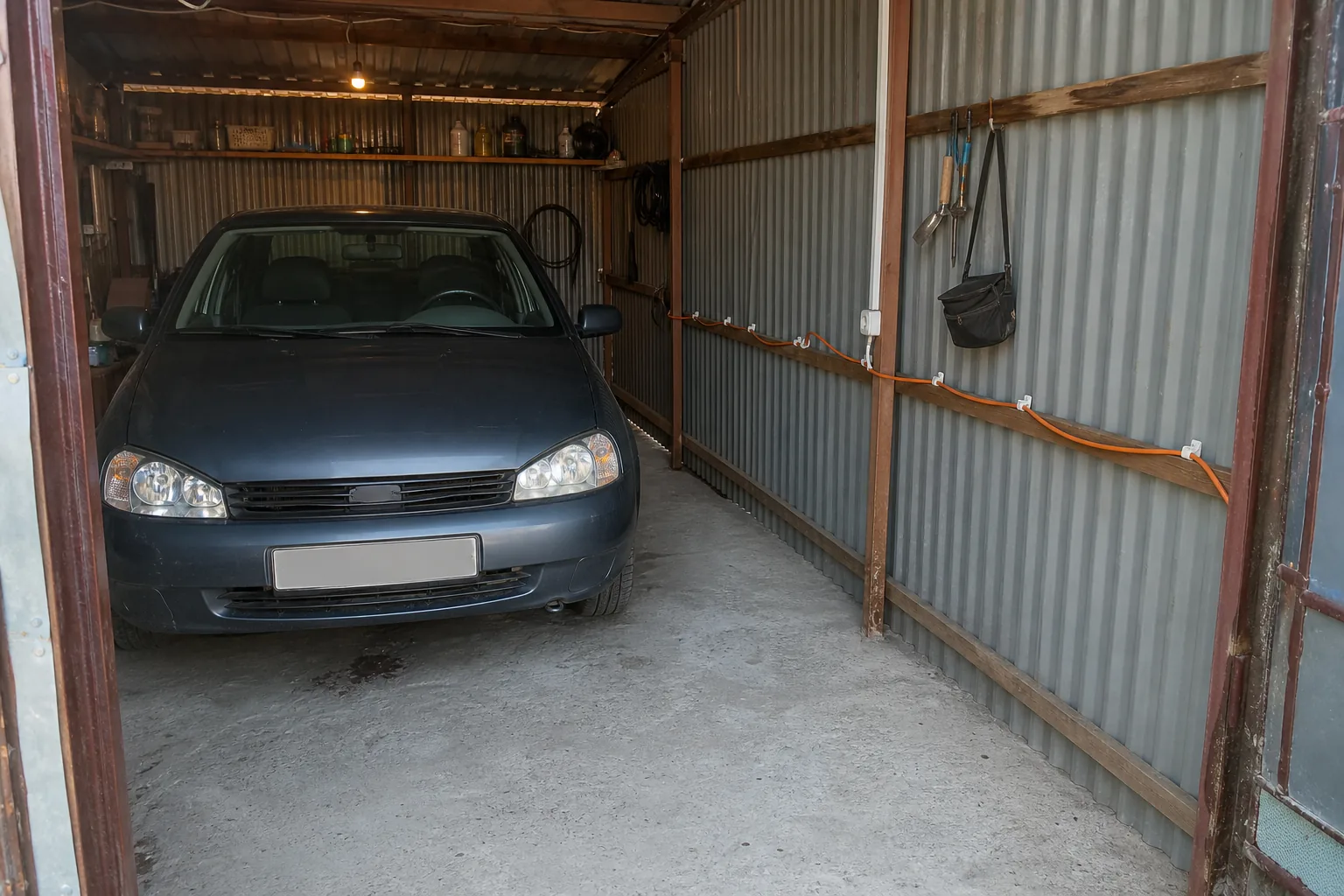

Лучший маршрут — по стене, а не через въезд

Если розетка и рабочее место находятся у одной стены, ведите кабель вдоль неё на гладких широких держателях. Размещайте линию выше случайных ударов ведром, лопатой и колесом, но так, чтобы вилку и соединение можно было осмотреть без лестницы. На практике удобно сначала приложить кабель и проверить, не приходится ли его натягивать до прямой струны.

Как закрепить без повреждения

• Используйте держатели с округлой опорной поверхностью, которые не пережимают оболочку.
• Не крепите кабель скобой, саморезом или проволокой напрямую.
• Оставьте свободную плавную петлю у вилки и розеточного блока, чтобы натяжение не передавалось на контакты.
• Не проводите линию по острой кромке профлиста или рядом с движущейся петлёй ворот.
• Не подвешивайте кабель за вилку и не делайте тугих узлов.

Расстояние между держателями выбирайте так, чтобы кабель не провисал в проход и не касался пола; на короткой стене обычно достаточно нескольких точек, а не одного крюка у розетки. После укладки полностью откройте и закройте ворота вручную, не включая удлинитель, и убедитесь, что ни одна деталь не касается линии.

Если пересечение пола неизбежно

Иногда инструмент используют с противоположной стороны автомобиля, и перейти через пол всё же нужно. Тогда выберите самое короткое место пересечения под прямым углом к проходу и закройте кабель цельным низкопрофильным защитным каналом. Он должен лежать на ровном основании, не скользить и полностью закрывать провод без защемления.

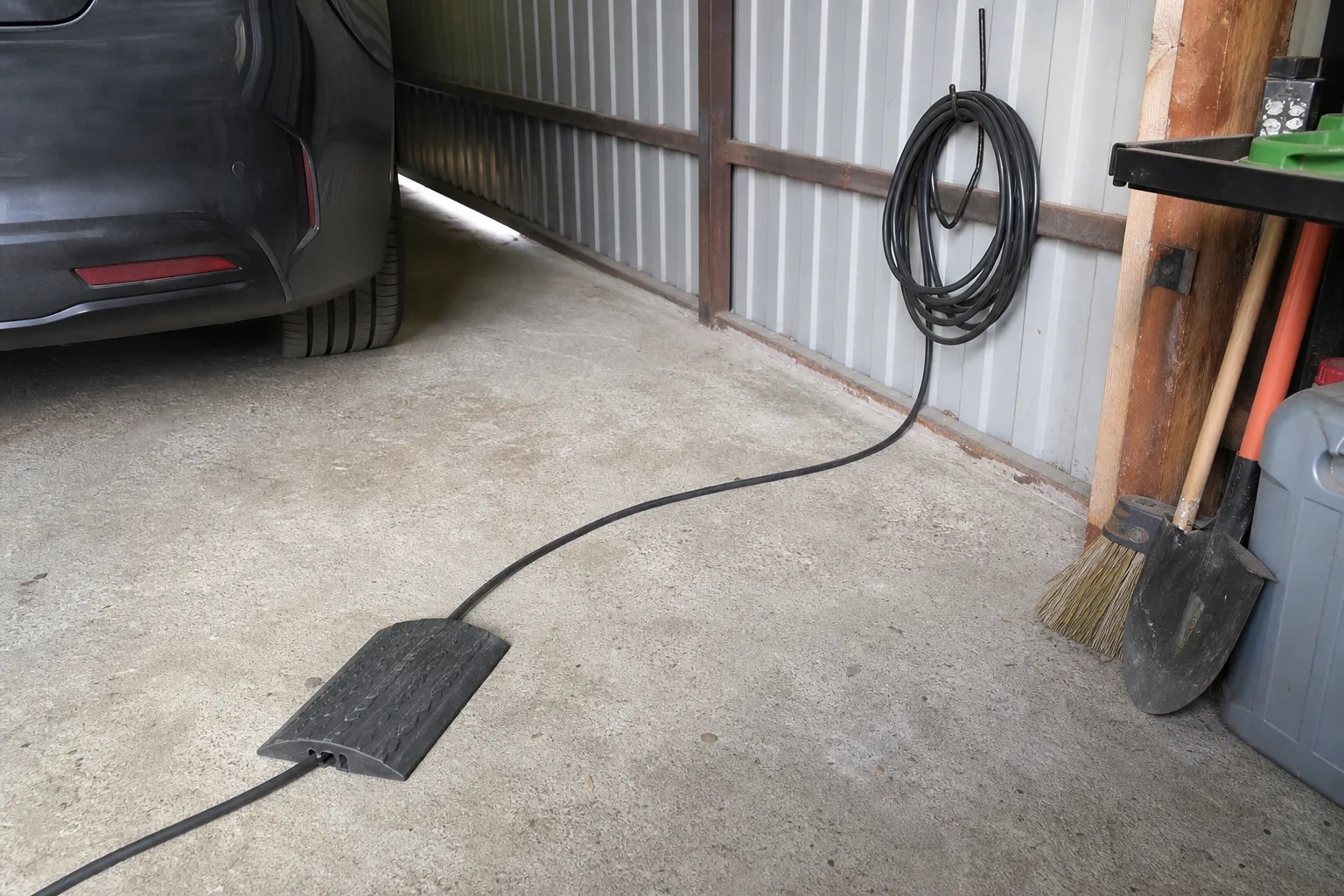

Защитный переход нужен только там, где кабель нельзя вывести из прохода; маршрут всё равно держат вне колеи автомобиля.

Не рассчитывайте, что любой защитный канал выдержит автомобиль. Если по месту может пройти колесо, изделие должно быть прямо предназначено для такой нагрузки и применяться по инструкции. В бытовом гараже лучше изменить маршрут так, чтобы автомобиль вообще не наезжал ни на кабель, ни на защиту.

Соединение вилки и переносной розетки нельзя оставлять на полу, особенно у ворот, где появляется талая или дождевая вода. Поднимите соединение на сухой держатель и исключите натяжение. Для сырого помещения и работ снаружи используйте только оборудование, рассчитанное изготовителем на соответствующие условия, а защиту цепи и наличие исправного устройства защитного отключения проверьте с электриком.

Как обращаться с запасом длины

Лишние пять–десять метров быстро превращаются в петли под ногами и колёсами. Перед работой выберите удлинитель подходящей длины. Не оставляйте запас кучей у порога и не наматывайте его на ручку ворот.

• Разложите рабочую длину без перекручивания.
• Свободный запас соберите широкими кольцами на отдельном настенном держателе.
• Если удлинитель на барабане питает мощный инструмент, разматывайте его в соответствии с инструкцией к барабану и подключённому оборудованию.
• Не кладите бухту рядом с канистрой, ветошью, стружкой и другими горючими материалами.
• После работы отключите вилку, дайте кабелю остыть, вытрите сухой грязный участок и только затем уберите.

Проверка перед каждым включением за одну минуту

1. Вилка, корпус розеточного блока и оболочка без трещин, вмятин и следов перегрева.
2. Кабель не проходит под воротами, через петлю, запор или острый край.
3. Вся колея автомобиля свободна с запасом около 300 мм по бокам.
4. Соединения подняты с пола и защищены от воды.
5. Удлинитель рассчитан на подключаемый инструмент и условия работы.
6. Кабель не натянут и не образует петлю в проходе.
7. После включения вилка, розетка и кабель не нагреваются и не издают запаха.

Если во время работы автомат защиты отключился, не включайте его повторно, пока не найдена причина. Сначала отсоедините нагрузку и осмотрите оборудование. Повторное срабатывание, нагрев, запах или потрескивание требуют проверки специалистом.

Типичные ошибки в гараже

Закрыть ворота поверх «мягкого» кабеля

Резиновая или полимерная оболочка не делает провод неуязвимым. Прижим концентрируется на узкой линии, а движение створки добавляет перетирание.

Положить провод между колёсами

Водитель может сместиться при следующем заезде, а вывёрнутое колесо захватывает большую площадь. Маршрут должен находиться за пределами колеи с запасом, а не только между следами текущей парковки.

Спрятать кабель под коврик

Коврик не защищает от нагрузки и мешает заметить повреждение или нагрев. Кроме того, край превращается в место спотыкания.

Сделать постоянную линию из удлинителя

Переносной кабель удобен для временной работы, но плохо переносит многолетний контакт с кромками, крепежом, влагой и движущимися конструкциями. Если питание нужно ежедневно, предусмотрите стационарную электрику.

Что учесть при выборе размера гаража

Чем уже проход между автомобилем и стеной, тем труднее провести кабель вне колеи и не задевать его ногами. Перед заказом измерьте ширину машины с зеркалами, добавьте пространство для открывания двери и отдельный технический коридор для хранения и безопасного подхода к розеткам.

В актуальном каталоге Strogar есть, например, гараж 3×6×2,3 м и гараж 4×6×2,4 м с распашными или подъёмными воротами. Разница в ширине помещения влияет на боковые проходы и возможность вынести рабочую линию из зоны автомобиля, но итоговую планировку нужно проверять по габаритам конкретной машины и расположению оборудования.

Если вы ещё сравниваете варианты конструкции, полезно заранее определить траекторию ворот по статье «Распашные или подъёмные ворота для гаража: что выбрать», а затем отметить на схеме будущие розетки, верстак и места хранения.

Короткий вывод

Безопасный удлинитель в гараже не лежит под воротами, колесом или ногами. Сначала отметьте траекторию створок и колею автомобиля, затем проведите кабель по стене на гладких держателях. Неизбежное пересечение пола закройте подходящим защитным каналом и всё равно держите вне пути машины. Любой сплющенный, треснувший или нагревающийся кабель отключите и замените — наружная изолента не исправляет внутреннее повреждение.
